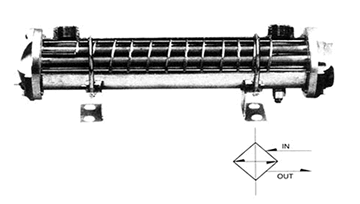

旋流型滚牙式油冷却器SL

旋流型滚牙式油冷却器SL 旋流型滚牙式油冷却器SL系列性能

1、传热面积广:本冷却器的传热管采用铜管螺纹式的设计,其接触面积广,故传热效果比一般平滑传热管要高。
2、传热良好:本系列铜管是用铜管直接旋烧加工,使传热管一体化,故传热良好且确实,没有焊点脱落造成传热不佳之处。
3、能适合大流量:传热管支数减少,使用油液流畅面积增大,且能防止压力的损耗。内配有隔板引导流向,能产生弯曲流向,增长流程,发挥效力。
4、良好的传热管:采用导热性良好的99.9%纯铜,为最适合散热的冷却管。
5、不漏油:因板管与本体采用一体化设计,可以避免水与油混合的困扰,同时在出厂前经过气密测试确实紧密,故能达到防漏的目的。
6、装配容易:脚座可360度自由转动,对于本体随意更换方向及角度装配,通过脚座可直接焊接在母机或油槽的任何位置,既方便又简单。
7、螺旋导流板引导油成螺旋形均匀连续流动,克服了传统折流产生的换热死角,换热效率高,压力损失小。
8、水流有二流程和四流程,流量有大流量(导流板大导程)小流量(导流板小导程),品种多样,可满足各种要求。

旋流型滚牙式油冷却器SL 旋流型滚牙式油冷却器SL系列型号说明

SL -3 03 -T -
系列号码 冷却器外径 散热面积 连接型 用途
滚牙式油冷却器 3:89 mm
4:114 mm
5: 139mm
6: 165mm
请洽询 T:接管型
F: 法兰型
-:淡用水
B: 海用水

备注:
管外测试压力1.5MPa,管内测试压力1.0MPa,空气压力0.65MPa。

旋流型滚牙式油冷却器SL 旋流型滚牙式油冷却器SL系列选用参考表

型号
MODEL

油出入口
OIL PORTS

水出入口
WATER RORTS
重量
WEIGHT
(KG)
散热面积
HEAT TRANS AREA M2
SL-303 3/4" 3/4" 5.5 0.3
SL-304 6.0 0.4
SL-305 6.5 0.5
SL-307 7.0 0.7
SL-309 8.0 0.9
SL-311 9.0 1.1
SL-408 1 1/4" 3/4" 13 0.8
SL-410 16 1.0
SL-415 18 1.5
SL-418 21 1.8
SL-421 24 2.1
SL-509 1 1/2" 3/4" 24 0.9
SL-518 26 1.8
SL-526 31 2.6
SL-534 36 3.4
SL-542 42 4.2

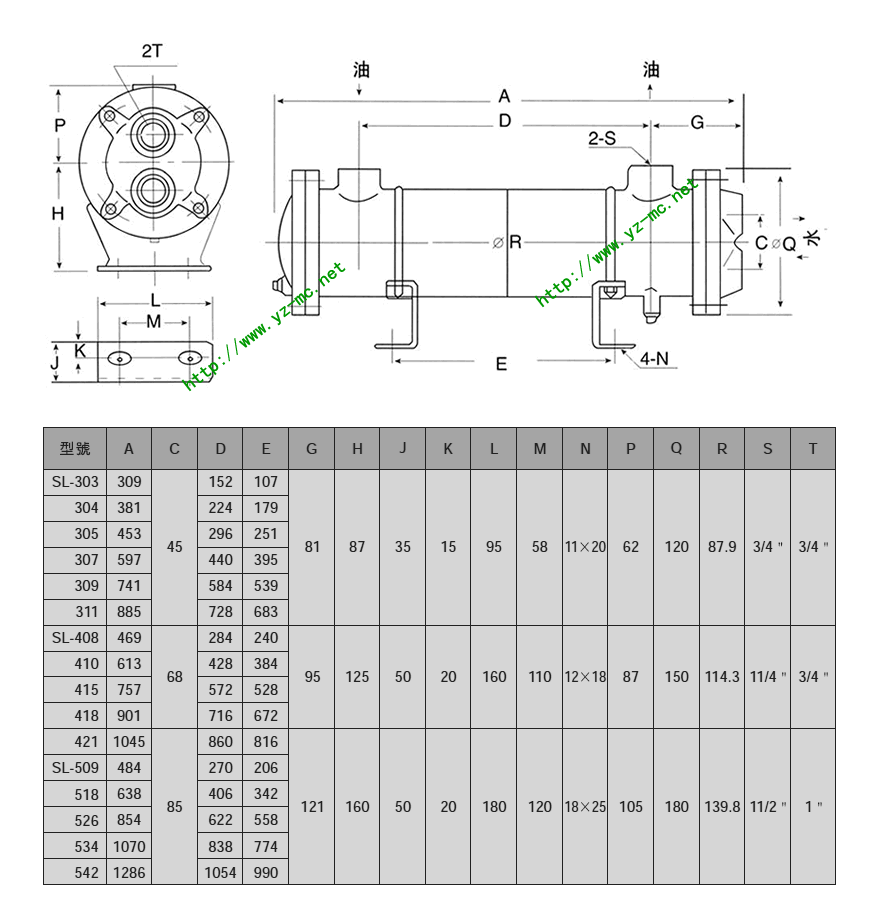

旋流型滚牙式油冷却器SL 旋流型滚牙式油冷却器SL系列尺寸图

旋流型滚牙式油冷却器SL尺寸图

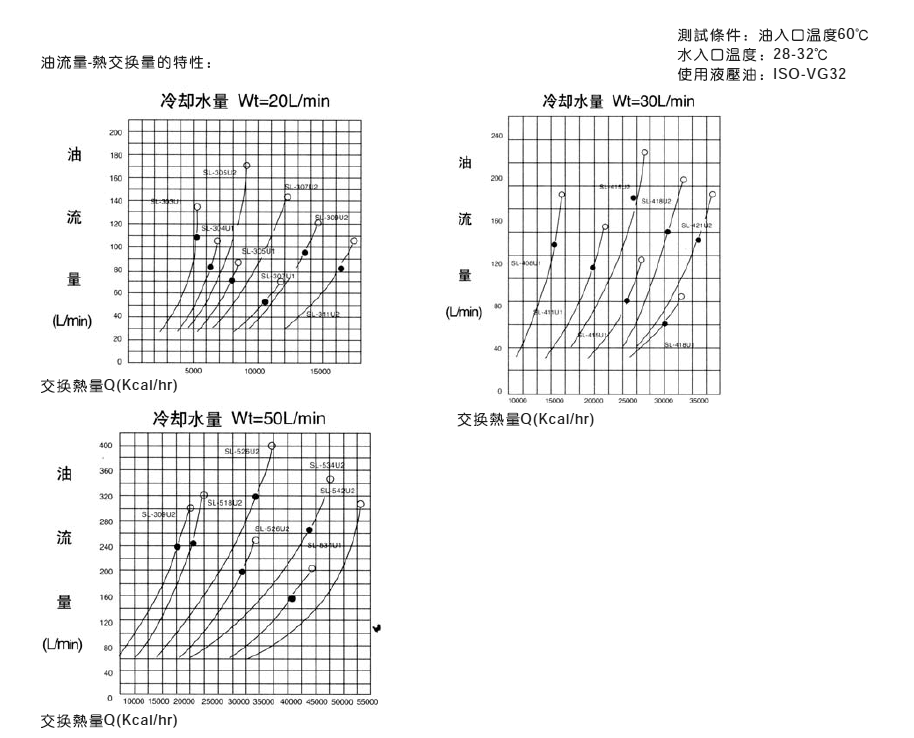

旋流型滚牙式油冷却器SL 旋流型滚牙式油冷却器SL系列性能曲线

旋流型滚牙式油冷却器SL性能曲线图

旋流型滚牙式油冷却器SL 更多旋流型滚牙式油冷却器SL系列产品请致电本公司
